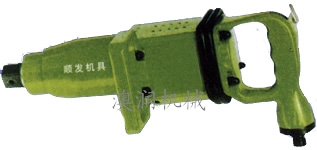

B030 FBE型储能冲击式气板机是拆装螺栓螺帽的高效机械工具.广泛应用于石化行业,电力行业,交通运输行业,船舶制造行业,冶炼行业等.该产品在各行业的大检修中能发挥十分突出的作用,在几秒内就可将一只螺栓螺帽拧紧或拆下,因而能大大缩短各行业的大修期限,而且使用也十分安全简便,由于该产品使用的动力源是压缩空气,所以在一些防爆场所特别适用于使用。
系列气扳机基本参数：
|
基本参数 |
FBE20 |
FBE30 |
FBE42 |
FBE56 |
FBE72 |
FBE100 |
|
拧紧螺纹范围 |
18-20 |
24-30 |
32-42 |
45-56 |
58-72 |
76-100 |
|
负荷耗气量L/Smax |
30 |
40 |
50 |
60 |
75 |
90 |
|
累积扭矩Nm |
490 |
1605 |
4492 |
9880 |
18076 |
43576 |
|
传动四方系列 |
20x20 |
25x25 |
30x30 |
30x30 |
45x45 |
63.5x63.5 |
|
工作气压Mpa |
0.63 |
0.63 |
0.63 |
0.63 |
0.63 |
0.63 |
|
边心距mm |
32 |
39 |
48 |
52 |
80 |
98 |
|
机重kg |
4.5 |
7.4 |
11.5 |
15.5 |
33 |
88 |
|
拧紧时间t |
2 |
3 |
8 |
10 |
20 |
30 |
|
气管内径mm |
13 |
13 |
16 |
16 |
19 |
19 |
系列气扳机专用套筒规格：
|
型号 |
内容 |
普通螺栓 |
|
FBE20扳套 |
螺栓规格 |
M18 |
M20 |
M22 |
|
|
|
六角对边尺寸(mm) |
27 |
30 |
34 |
|
|
|
方头尺寸(mm) |
20 |
20 |
20 |
|
|
|
FBE30扳套 |
螺栓规格 |
M20 |
M22 |
M24 |
M27 |
M30 |
|
六角对边尺寸(mm) |
30 |
32 |
36 |
41 |
46 |
|
方头尺寸(mm) |
25 |
25 |
25 |
25 |
25 |
|
FBE42扳套 |
螺栓规格 |
M30 |
M33 |
M36 |
M39 |
M42 |
|
六角对边尺寸(mm) |
46 |
50 |
55 |
60 |
65 |
|
方头尺寸(mm) |
30 |
30 |
30 |
30 |
30 |
|
FBE56扳套 |
螺栓规格 |
M36 |
M42 |
M48 |
M52 |
M56 |
|
六角对边尺寸(mm) |
55 |
65 |
75 |
80 |
85 |
|
方头尺寸(mm) |
30 |
30 |
30 |
30 |
30 |
|
FBE72扳套 |
螺栓规格 |
M56 |
M64 |
M72 |
M80 |
|
|
六角对边尺寸(mm) |
85 |
95 |
105 |
115 |
|
|
方头尺寸(mm) |
45 |
45 |
45 |
45 |
|
|
FBE100扳套 |
螺栓规格 |
M80 |
M90 |
M100 |
|
|
|
六角对边尺寸(mm) |
115 |
130 |
145 |
|
|
|
方头尺寸(mm) |
63.5 |
63.5 |
63.5 |
|
|
|
|
|
 |
